HCGM-L600高精度数控无心磨床

一、机床主要特点

◆通磨:对各种圆柱体零件,环形零件及长棒料进行通磨加工。

◆切入磨:对圆锥小于1:20的圆锥体和各种成形回转体零件的切入磨削加工。

二、机床主要特性

1. 床身

◆机床采用砂轮架,导轮架双面移动的布局方式, 床身采用铸铁结构,坚实加强筋,扭矩刚性设计,吸震性能好,经过严格的时效处理,保证所有运动部件实现精密磨削,并保持长期稳定性。

2. 砂、导轮装置

◆机床采用外径600mm宽度600mm砂轮,切削力强,通磨时一次通过的磨削余量可加大,减少重复磨削次数,可提高生产效率。

◆砂轮采用由变频器控制的恒线速控制技术,保证切削性能的稳定。

◆砂轮、导轮主轴采用五片式球支承短轴瓦油膜动压轴承,砂轮、导轮均为双支承结构

3. 进给装置

◆导轮架进给导轨为平V型贴塑导轨,导轮架采用伺服电机驱动滚珠丝杆方式,最小进给量0.001mm。

◆砂轮架进给导轨为平V型贴塑导轨,砂轮架采用伺服电机驱动滚珠丝杆方式,最小进给量0.001mm。

4. 修整装置

◆砂轮修整器往复导轨采用直线导轨,伺服电机驱动滚珠丝杠机构;进给采用双V型滚针导轨,伺服电机驱动滚珠丝杆机构,可完成插补修整功能。

◆导轮修整器往复导轨采用直线导轨,减速电机驱动滚珠丝杠机构;进给采用双V型滚针导轨,减速电机驱动滚珠丝杆机构。

5.润滑装置

◆砂轮、导轮主轴润滑采用单独润滑油箱,并带有温控装置。

6. 电气控制装置

◆导轮采用交流变频无级调速装置,既能无级调速,亦具防倒拖功能。

◆12.操作系统采用西门子808D四轴数控系统,设有自动切入磨削程序,进给量、速度、时间、台阶差均为可调。

7.床身设计

◆本机床为模块化设计,外形美观。用户可根据自己的需要进行配置选购。

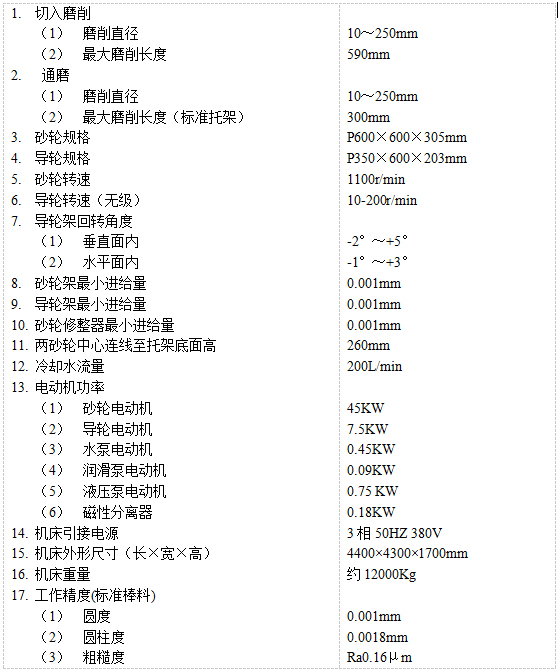

三、技术参数


四、主要配置清单

部件名称

规格、型号

数量

单位

厂家

控制系统CNC

西门子808D

1

西门子

伺服电动机

西门子

4

西门子

导轮变频器

2

西门子

砂轮电机

45KW

1

皖南

导轮电机

7.5KW

1

皖南

低压电器

1

施奈德

接近开关

12

奥图尼克斯

电气冷却机

1

无锡康狄

滚珠丝杠

5

南京工艺装备厂

修整直线导轨

4

南京工艺装备厂
